廢液處理系統中的出水管主要是指綜合冷凝器出水管。

首先請看以下案例：

某一鋁型材制品廠，購買了一套佛山市真空泵廠有限公司生產的“真空環保廢液處理系統”,該系統由水環真空泵、綜合冷凝器、搪瓷反應釜以及相關輔助設備和相關管道組成。用于處理可回收的廢酸混合液，分離、提純廢酸混合液中的酸的比重、濃度使其達到生產要求后可重新投入生產使用。

在該鋁型材制品廠安裝運行時，整套“真空環保廢液處理系統”運行正常，但是無法達到廠家承諾的使用效果，而且真空度僅有-0.02Mpa一直無法達到運行要求。經過檢查發現，該鋁型材制品廠在安裝的時候把“綜合冷凝器”出水管，距離水面500mm，直接排水，并沒有將管道插入水中。

分析：部分用戶存在要求外部包工包料安裝，而外部承包安裝商有可能存在為了節省成本偷工減料或沒有看明圖紙或對部分安裝不理解等情況出現，會認為出水管的作用只有有排水就可以了，僅僅是出水功能，而無需插入水中，因而離開水面500mm，導致真空下降。

結果：佛山市真空泵廠工程師查看、檢查整套真空設備安裝，要求客戶按照圖紙要求把“綜合冷凝器”出水管修改，把出水管插入水中，在測試運行。經過修改后，出水管插入水中前真空度只有-0.02Mpa，出水管插入水中后真空度達到-0.094Mpa或以上，整體設備正常運行，效果領用戶非常滿意。

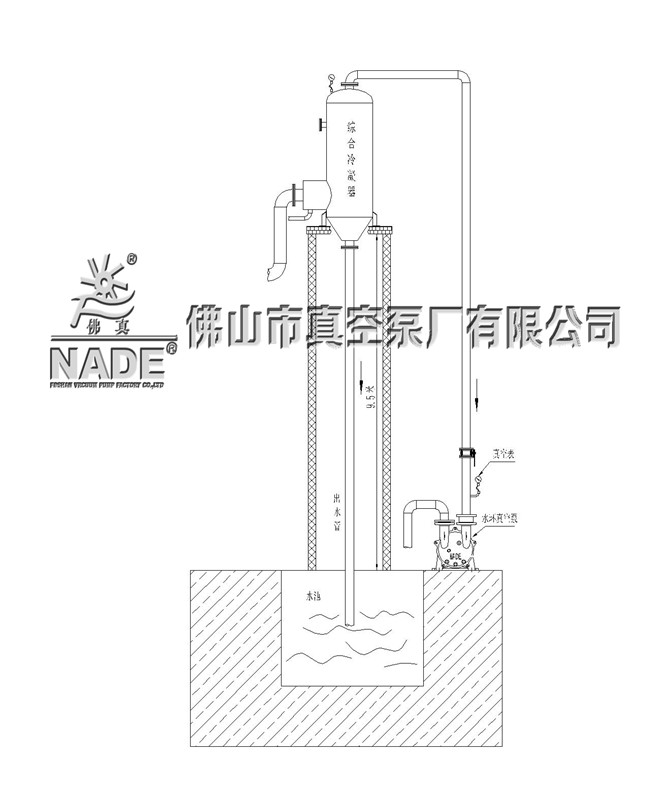

（圖為：真空環保廢液處理系統設備配套的綜合冷凝器出水管安裝示意圖）
